ไขข้อข้องใจ Port Connector, Tube Adapter และ Reducer ต่างกันอย่างไร

ข้อต่อ 3 ชนิดนี้หลายคนอาจสับสนมันใช้งานงานยังไง แล้วใช้แทนกันได้ไหมวันนี้เราจะมาหาคำตอบกัน

Port Connector ถูกใช้เป็นข้อต่อสำหรับเชื่อมกับข้อต่อของ Swagelok ที่ปลายเป็นนัตและตาไก่เข้าด้วยกัน โดย Port Connector ปลายด้านหนึ่งจะมีลักษณะเป็น Tube Adapter และปลายอีกข้างเป็นตาไก่ขึ้นรูป (Machine Ferrule) ซึ่งด้านที่ตาไก่ขึ้นรูปสามารถสวมเข้าไปในข้อต่อ ทำให้ข้อต่อตัวนั้นไม่จำเป็นต้องใช้ตาไก่ตัวหน้าและตัวหลังอีกต่อไป เวลาขันให้ขันเพียง 1/4 รอบสำหรับขนาด 1/4" และ 6 mm ขึ้นไป (สำหรับขนาดที่เล็กกว่าขันเพียง1/8 รอบ) และที่สำคัญที่สุดจะต้องติดตั้งฝั่งตาไก่ขึ้นรูปก่อนเสมอ ในขณะที่ด้านฝั่ง Tube Adapter ให้สวมเข้ากับข้อต่อตาไก่แบบปกติโดยยังใช้ตาได้สองตัวเหมือนเดิม และขัน  1 1/4 รอบเช่นเดิม

จุดเด่นของ Port Connector

• ช่วยลดการตัด tube สั้นๆ เพื่อมาเป็นตัวเชื่อมระหว่างปลายที่จะต่อ ที่เป็นนัต และตาไก่ได้
• ลดความยาวหรือระยะการต่อระหว่างข้อต่อได้โดยที่ปลาย tube ทั้งสองข้างยังชนบ่าอยู่
• ลดการใช้ข้อต่อประเภทเกลียวในระบบ
• Port connector มีคุณสมบัติเสมือน Union ทำให้สามารถถอดออกจากระบบได้เมื่อจำเป็นต้องทำการถอดประกอบ
• ผลิตจาก Bar Stock ทำให้มีความแข็งแรง และทนทาน

สามารถดูวิธีการติดตั้งได้ที่นี่

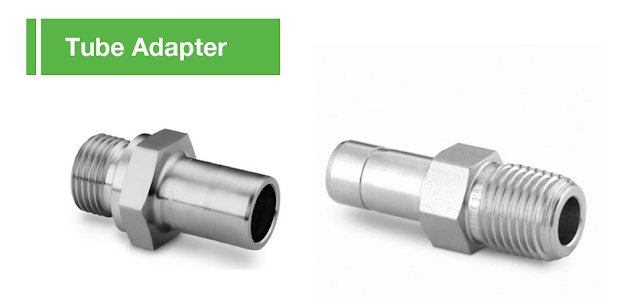

Tub Adapter เป็นข้อต่อที่ใช้ในการเชื่อมต่อระหว่างข้อต่อที่ปลายด้านหนึ่งที่เป็นเกลียว(หรืองานเชื่อมก็ได้) เข้ากับข้อต่อที่ปลายด้านหนึ่งเป็นนัตและตาไก่

จุดเด่นของ Tube Adapter

• Tube Adapter ของ Swagelok สามารถประยุกต์ใช้ได้กับข้อต่อทุกประเภทของ Swagelok โดยเฉพาะกับ Union, Elbow หรือ Union Tee ซึ่งเป็นข้อต่อที่ใช้งานทั่วไป ทำให้คุณไม่จำเป็นต้องสต๊อก Elbow หรือ Tee ที่มีปลายเป็นแบบพิเศษต่าง ๆ ได้
• Tube Adapter ของ Swagelok สามารถช่วยกำจัดปัญหาความยุ่งยากในการวางแนวท่อที่มีปลายเป็นเกลียว

ตัวอย่าง

ถ้าเราจะติดตั้งท่อกับ Elbow ที่มีปลายตัวเมีย เมื่อขันจนแน่น เรามักจะพบว่าจุดที่ต้องการเชื่อมต่อหันผิดด้านเสมอ ซึ่งถ้าต้องการหันให้ตรงกัน จำเป็นจะต้องคลายเกลียวออกบางส่วนซึ่งนั่นอาจทำให้เกิดการรั่วซึมตามเกลียวได้



วิธีการแก้

• ขันข้อต่อตัวผู้ของ Tube Adapter  เข้ากับข้อต่อตัวเมีย/เกลียว ให้ทำการติดตั้งปลายที่จะต่อฝั่งตรงข้ามกับ Tube Adapter ก่อนเสมอ
• ต่อ Elbow ของ Swagelok เข้ากับ Tube Adapter จากนั้นขันนัตเพื่อทำการติดตั้งให้เรียบร้อย แล้วจึงสอดท่อเข้ามาที่อีกด้านของ Elbow และขันนัตเพื่อติดตั้งเช่นเดิม

สามารถดูวิธีการติดตั้งได้ที่นี่

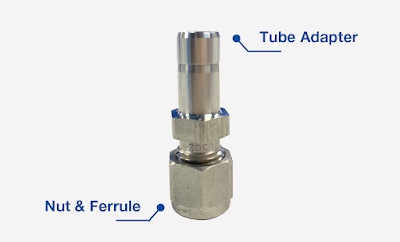

Reducer ทำหน้าที่เชื่อมต่อ Tube /ข้อต่อ สองชิ้นที่มีขนาดเส้นผ่าศูนย์กลางต่างกันให้ใช้งานด้วยกันได้ในขั้นตอนเดียว โดยตัว Reducer ปลายด้านหนึ่งจะมีลักษณะเป็น Tube Adapter ส่วนอีกด้านจะเป็น นัต และตาไก่ นั่นแปลว่า Reducer ไม่จำเป็นจะต้องใช้ต่อ Fitting กับ Fitting เท่านั้นแต่สามารถใช้ต่อกับอะไรก็ได้ที่มีลักษณะเป็นตาไก่ และท่อ

Port Connector - ใช้ต่อจุดที่เป็น End Connection แบบ Swagelok Compression Fitting (Double Ferrules) มีจุดเด่นในการลดความยาวหรือระยะการต่อระหว่างข้อต่อ ช่วยประหยัดพิ้นที่โดยเฉพาะในบริเวณที่มีพื้นที่จำกัด โดยทั้งสองด้านไม่จำเป็นต้องมีขนาดเท่ากันก็ได้

Tube Adapter - สามารถประยุกต์ใช้ได้กับข้อต่อทุกประเภทของ Swagelokสามารถช่วยกำจัดปัญหาความยุ่งยากในการวางแนวท่อที่มีปลายเป็นเกลียว

Reducer - ใช้ลดขนาด เชื่อมต่อจุดต่อทั้งสองด้านที่มีขนาดไม่เท่ากันให้ใช้ด้วยกันได้ในขั้นตอนเดียว โดยสิ่งที่จะนำมาเชื่อมต่อจะต้องมีนัต ตาไก่ หรือ ท่อ ก็ได้
